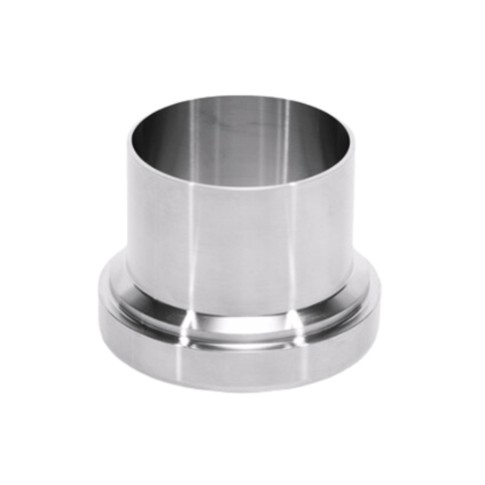

Aseptic liner, weld on, DIN 11864-1, series C

Made of stainless steel AISI 316L.
Follows the standard DIN 11864-1, serie C.



Download data sheet
Product number Nominal dim.
mm. 		D1 dia.
mm. 		D2 dia.
mm. 		Dia. mm.
D3 		Length L
mm. 		Installation dim. L1
mm. 		Net weight
kg. 		Base unit
0102220013C
12,7
9,4
12,7
21,9
39,0
27,0
0,10
STK.
0102220020C
19,1
15,8
19,1
27,9
39,0
27,0
0,11
STK.
0102220025C
25,0
22,1
25,4
42,9
40,0
26,0
0,100
PCS
0102220040C
38,0
34,8
38,1
54,9
46,5
30,0
0,150
PCS
0102220050C
51,0
47,5
50,8
66,9
47,5
30,0
0,210
PCS
0102220065C
63,5
60,2
63,5
84,9
63,0
40,0
0,360
PCS
0102220080C
76,1
72,9
76,2
98,9
61,0
40,0
0,450
PCS
0102220100C
101,6
97,4
101,6
118,9
65,0
40,0
0,620
PCS
